Hledačky vedení
Lokátory podzemních vedení pro bezpečné vyhledání a trasování sítí
Lokátor podzemního vedení umožňuje vyhledat a sledovat průběh elektrických kabelů, potrubí a dalších inženýrských sítí ukrytých pod povrchem. Je důležitou pomůckou především před zahájením zemních prací, kdy pomáhá omezit riziko poškození existujících vedení.
Lokátory se používají při výkopových pracích, stavbě a údržbě inženýrských sítí, rekonstrukcích komunikací i při kontrole již provedených tras. Pomocí přijímače lze určit směr vedení a podle konkrétního přístroje také jeho přibližnou hloubku.
Pro vyhledávání některých vedení lze využít jejich vlastní elektromagnetický signál. Pokud vedení vhodný signál nevytváří, používá se generátor signálu, který umožní jeho aktivní trasování.
Lokátory podzemního vedení
Jak se hledačka či lokátor podzemních vedení ovládá?
Lokátor přijímá elektromagnetický signál, který vzniká na hledaném vedení nebo je do něj přiveden pomocí generátoru. Při pohybu přijímače po terénu lze podle změny signálu určit směr a průběh vedení.

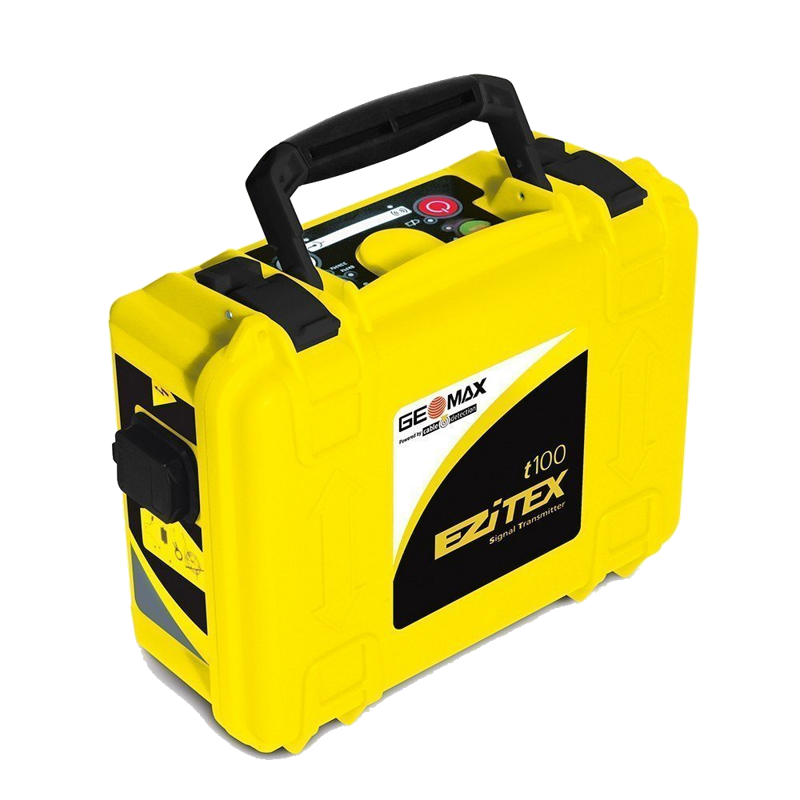

Pokud hledané vedení vlastní signál nevytváří nebo je jeho signál obtížně zjistitelný, lze použít generátor signálu. Ten se připojí k vedení nebo se využije vhodný způsob indukčního přenosu signálu. Podle konkrétního systému lze následně určit také hloubku vedení.
Některé lokátory poskytují zvukovou signalizaci a údaje zobrazují přímo na displeji, takže pracovník může při trasování postupovat rychle a bez nutnosti neustále sledovat přístroj.
Nestačí vedení pouze najít. Je potřeba znát jeho průběh.
Při zemních pracích není důležité pouze zjistit, že se pod povrchem vedení nachází. Stejně důležité je určit jeho směr a průběh a podle možností konkrétního lokátoru také hloubku uložení.
Vyhledané vedení lze následně v terénu označit a připravit tak podklad pro bezpečné provedení výkopu. Při složitějších stavbách může být vhodné průběh vedení také samostatně zaměřit a zaznamenat do dokumentace.
